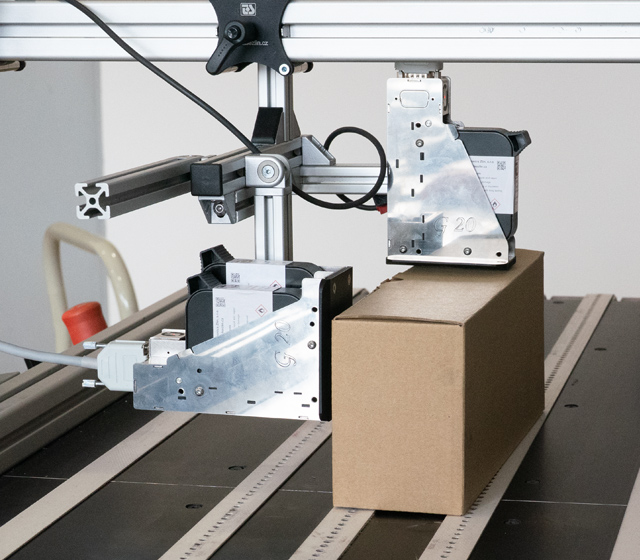

Oboustranné značení HP cartridgovými tiskárnami TS Electronics

Zefektivněte svou výrobu díky preciznímu kódování ze dvou stran současně v rámci jediného průjezdu linkou. Naše řešení eliminuje potřebu složitého otáčení produktů či investic do dvou samostatných tiskových stanic. Ideální volba pro vysokorychlostní linky, logistické balení a skupinové obaly, kde záleží na rychlosti a dokonalé čitelnosti.
Získat nezávaznou kalkulaci

Problém → Řešení

Potřebujete spolehlivé značení přímo ve výrobní lince?
Klasické značení často naráží na limity dispozic vaší linky. Nutnost otáčet produkt pro potisk druhé strany znamená komplikovanou mechanizaci, zpomalení procesu a vyšší riziko mechanického poškození výrobku. My nabízíme čisté, bezúdržbové a rychlé řešení, které integrujete do stávajícího provozu bez nutnosti rozsáhlých úprav. S technologií TIJ (Thermal Inkjet) zajistíme konzistentní kvalitu tisku na obou stranách produktu v jednom kroku.

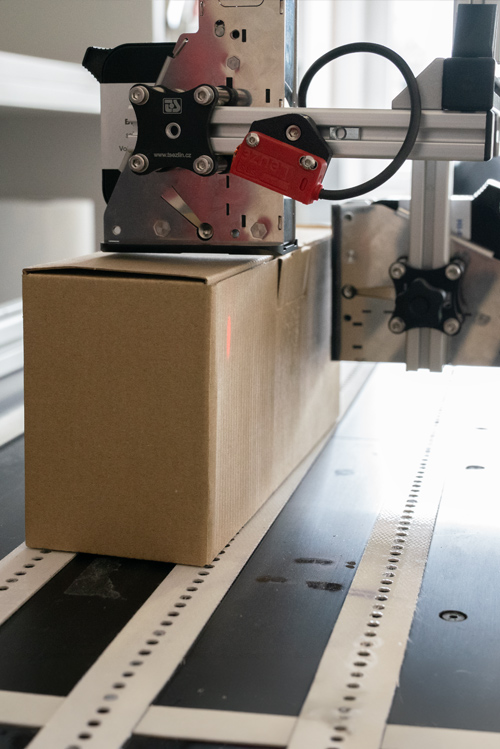

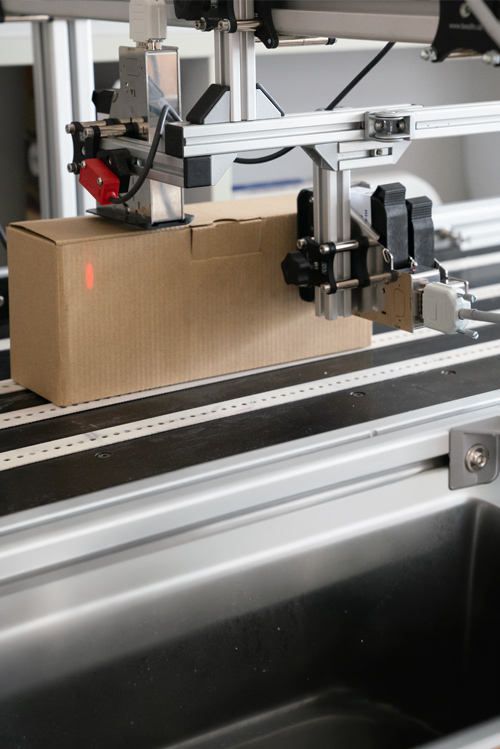

Absolutní úspora času

Potisknete obě strany produktu současně. Odpadá manipulace s výrobkem, zastavování linky nebo instalace přídavných dopravníků pro otáčení.

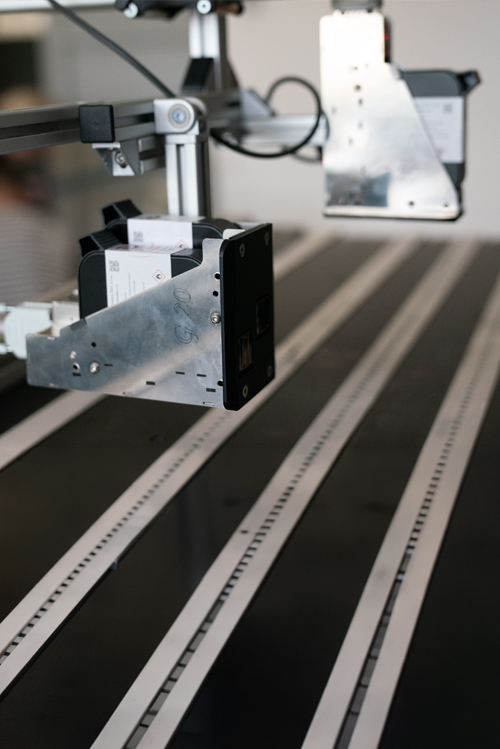

Kompaktní integrace

Díky modulární konstrukci systému nezabereme na lince téměř žádné místo navíc. Naše tiskové hlavy snadno přizpůsobíme vašim dispozicím.

Nulová údržba

Technologie HP cartridge znamená, že tisková hlava je součástí každé náplně. Žádné čištění trysek, proplachy ani nákladný servis – prostě zasunete a tisknete.

Klíčové výhody

Proč si výrobní závody volí naše řešení pro značení produktů
Špičková kvalita tisku, nulová údržba a instalace na míru vaší lince. To nejsou sliby — to je každodenní realita stovek provozů, které na naši technologii spoléhají.



Plug & Print — tisk bez přípravy

Žádné proplachy, zahřívání ani kalibrace. Zapněte systém a okamžitě tiskněte. Technologie HP Thermal Inkjet garantuje perfektní výstup od první do poslední sekundy směny.

Modulární instalace na míru

Tisk z boku, shora nebo pod libovolným úhlem. Jednotlivé tiskové moduly lze sešívat pro dosažení výšky tisku až 50,8 mm. Kompaktní design umožňuje instalaci i do stísněných prostor.

Rychlost až 120 m/min

I při nejvyšších rychlostech linky zajistíme ostrý a konzistentní tisk. Synchronizace s linkou pomocí enkodéru eliminuje rozmazání a deformace znaků.

Nulová údržba, nulové prostoje

Tisková hlava je integrovaná přímo do HP cartridge. S každou výměnou inkoustu dostanete de facto novou tiskovou hlavu. Žádné filtry, čerpadla ani ventily k čištění.

Široká kompatibilita inkoustů

Inkousty na vodní, solventní i polymerové bázi. Perfektní přilnavost na savé i nesavé materiály — karton, plast, kov, sklo, fólie i Tyvek.

České rozhraní a podpora

Intuitivní software APK Printcontroller v češtině. Přímé napojení na vaše ERP, WMS nebo externí databáze. Ovládání řídicí jednotkou T JET10.

Technická specifikace

Technické parametry systému pro značení ze dvou stran
Parametr Hodnota
Technologie tisku HP Thermal Inkjet (Cartridgová tiskárna)
Rozlišení Až 600 × 600 DPI
Výška tisku (2x1 modul) 12,7 mm nebo 25,4 mm
Výška tisku (sešívání modulů) Až 50,8 mm s jednou řidíci jednotkou
Maximální rychlost tisku Až 120 m/min (závisí na rozlišení)
Směr tisku Z boku, shora, pod úhlem
Typy inkoustů Vodní, solventní, potravinářské, UV, polymerové
Decap time (odolnost zasychání) 6–24 hodin dle typu inkoustu

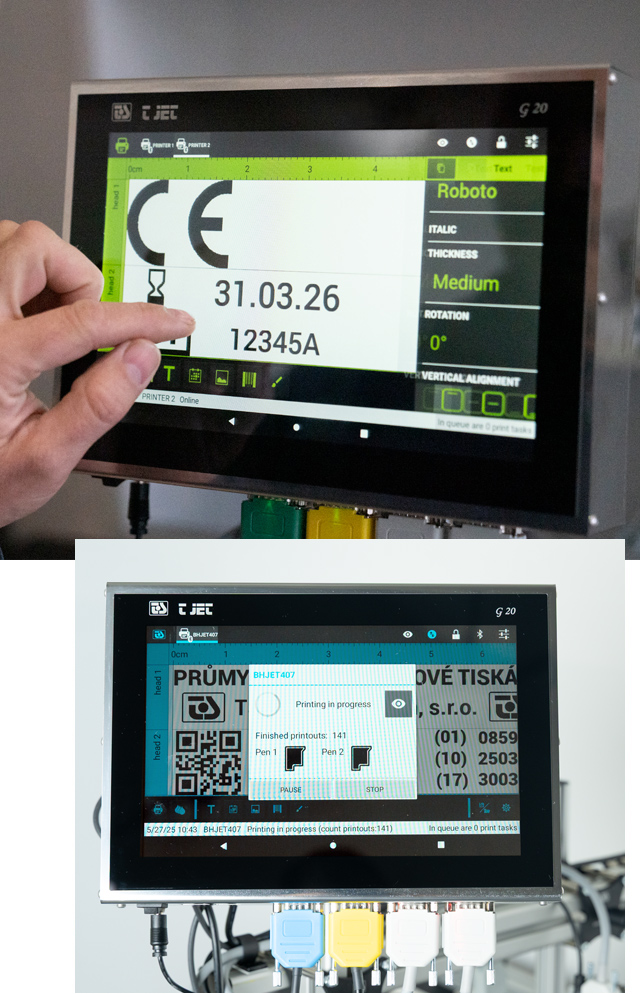

Řídicí jednotky T JET10
Software APK Printcontroller (CZ/EN + dalších 66 jazyků)
Komunikace Ethernet, USB, RS232, I/O, enkodér
Integrace ERP, WMS, externí databáze, PLC
Údržba Bezúdržbový provoz (tisková hlava součástí cartridge)
Výroba Česká republika (Zlín)



Sestavy tiskáren podporující vícestranné značení
Seznamte se s naší řadou hotových konfigurací „Plug & Print“ průmyslových tiskáren TSE určených pro různé aplikace a požadavky vícestranného značení. Každý balíček obsahuje všechny potřebné komponenty pro okamžitý provoz – od řídicí jednotky, tiskové hlavy a zdroje napájení až po senzory a montážní příslušenství. Vyberte si ideální variantu dle vaší tiskové výšky a specifických potřeb značení. Všechny sestavy jsou testovány v našem provozu a připraveny k instalaci.
Obrázek principu tisku Typ tiskárny Pozice značících stran Tiskový výška Součástí sestavy
Vícestranné značení TSE BT 2x13 mm SS Značení pouze přilehlých stran. 2x 12,7 mm
  • Řídící jednotka BT Jet G20 ve variantě nerez
  • 8" Tablet se softwarem APK PRINTCONTROLLER
  • TPS36 zdroj pro PBT20I
  • 2x C 20 I T/R/L hlava jednoduchá s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE BT 2x13 mm AL Značení pouze přilehlých stran. 2x 12,7 mm
  • Řídící jednotka BT Jet G20 ve variantě elexovaný hliník
  • 8" Tablet se softwarem APK PRINTCONTROLLER
  • TPS36 napájecí zdroj.
  • 2x C 20 I T/R/L hlava jednoduchá s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 7 2x13 mm Značení pouze přilehlých stran. 2x 12,7 mm
  • Řídící jednotka T JET 7 v nerezovém provedení.
  • TPS36 napájecí zdroj.
  • 2x C 20 I T/R/L hlava jednoduchá s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10 2x13 mm Značení pouze přilehlých stran. 2x 12,7 mm
  • Řídící jednotka T JET 10 – PT 20 R1 s 10" palcovým displejem v nerezové provedení.
  • TPS36 napájecí zdroj.
  • 2x C 20 I T/R/L hlava jednoduchá s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10r 2x13 mm Značení přilehlých i protilehlých stran. 2x 12,7 mm
  • Řídící jednotka T JET 10 – PT 20 R2 s 10" palcovým displejem v nerezové provedení.
  • TPS36 napájecí zdroj.
  • 2x C 20 I T/R/L hlava jednoduchá s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10 3x13 mm Značení přilehlých i protilehlých stran. 3x 12,7 mm
  • 2x Řídící jednotka T JET 10 – PT 20 R2 s 10" palcovým displejem v nerezové provedení.
  • 2x TPS65 napájecí zdroj
  • 3x C 20 I T/R/L hlava jednoduchá s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 3x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10 4x13 mm Značení přilehlých i protilehlých stran. 4x 12,7 mm
  • 2x Řídící jednotka T JET 10 – PT 20 R2 s 10" palcovým displejem v nerezové provedení.
  • 2x TPS65 napájecí zdroj
  • 4x C 20 I T/R/L hlava jednoduchá s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 4x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10 2x25 mm Značení pouze přilehlých stran. 2x 25,4 mm
  • 1x Řídící jednotka T JET 10 – PT 20 R1 s 10" palcovým displejem v nerezové provedení.
  • TPS65 napájecí zdroj
  • 2x C 20 I T/R hlava dvojitá pro 2x 1/2" cartridge s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10r 2x25 mm Značení přilehlých i protilehlých stran. 2x 25,4 mm
  • 1x Řídící jednotka T JET 10 – PT 20 R2 s 10" palcovým displejem v nerezové provedení.
  • TPS65 napájecí zdroj
  • 2x C 20 I T/R hlava dvojitá pro 2x 1/2" cartridge s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE BTP 2x25 mm SS Značení pouze přilehlých stran. 2x 25,4 mm
  • Řídící jednotka BT Jet G20 ve variantě nerez
  • 8" Tablet se softwarem APK PRINTCONTROLLER
  • TPS36 zdroj pro PBT20I
  • 2x Hlava jednoduchá pro 1" cartidge s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE BTP 2x25 mm AL Značení pouze přilehlých stran. 2x 25,4 mm
  • Řídící jednotka BT Jet G20 ve variantě eloxovaný hliník
  • 8" Tablet se softwarem APK PRINTCONTROLLER
  • TPS36 zdroj pro PBT20I
  • 2x Hlava jednoduchá pro 1" cartidge s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 7P 2x13 mm Značení pouze přilehlých stran. 2x 25,4 mm
  • Řídící jednotka T JET 7 v nerezovém provedení
  • 8" Tablet se softwarem APK PRINTCONTROLLER
  • TPS36 zdroj pro PBT20I
  • 2x Hlava jednoduchá pro 1" cartidge s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10P 2x25 mm Značení pouze přilehlých stran. 2x 25,4 mm
  • Řídící jednotka T JET 10 – PT 20 R1 s 10" palcovým displejem v nerezové provedení.
  • TPS36 napájecí zdroj.
  • 2x Hlava jednoduchá pro 1" cartidge s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10Pr 2x25 mm Značení přilehlých i protilehlých stran. 2x 25,4 mm
  • Řídící jednotka T JET 10 – PT 20 R2 s 10" palcovým displejem v nerezové provedení.
  • TPS36 napájecí zdroj.
  • 2x Hlava jednoduchá pro 1" cartidge s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10P 3x13 mm Značení přilehlých i protilehlých stran. 3x 25,4 mm
  • 2x Řídící jednotka T JET 10 – PT 20 R2 s 10" palcovým displejem v nerezové provedení.
  • 2x TPS65 napájecí zdroj
  • 3x Hlava jednoduchá pro 1" cartidge s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 3x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10P 4x13 mm Značení přilehlých i protilehlých stran. 4x 25,4 mm
  • 2x Řídící jednotka T JET 10 – PT 20 R2 s 10" palcovým displejem v nerezové provedení.
  • 2x TPS65 napájecí zdroj
  • 4x Hlava jednoduchá pro 1" cartidge s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 4x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10P 2x51 mm Značení pouze přilehlých stran. 2x 50,8 mm
  • 1x Řídící jednotka T JET 10 – PT 20 R1 s 10" palcovým displejem v nerezové provedení.
  • TPS65 napájecí zdroj
  • 2x Hlava dvojitá pro 2x 1" cartidge s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu
Vícestranné značení TSE 10Pr 2x51 mm Značení přilehlých i protilehlých stran. 2x 50,8 mm
  • 1x Řídící jednotka T JET 10 – PT 20 R2 s 10" palcovým displejem v nerezové provedení.
  • TPS65 napájecí zdroj
  • 2x Hlava dvojitá pro 2x 1" cartidge s kluzákem nerez, vývod DB9 T/R/L
  • ENC enkodér s držákem na pružině a pogumovaným kolečkem
  • 2x TSCAB kabel TSE k hlavě
  • OS R A senzor produktu

Co můžete tisknout

Všechna data na jednom průjezdu - Bez kompromisů, bez zastavení
Naše systémy zvládnou v jediném průjezdu vytisknout libovolnou kombinaci textových i grafických prvků. Vše se mění dynamicky — bez zastavení linky.



Datum výroby a spotřeby

Číslo šarže (LOT)

Čárové kódy (EAN, Code128)

2D kódy (QR, Datamatrix)

Sériová čísla a počitadla

Čas a směna

Loga a grafika

GHS symboly a piktogramy

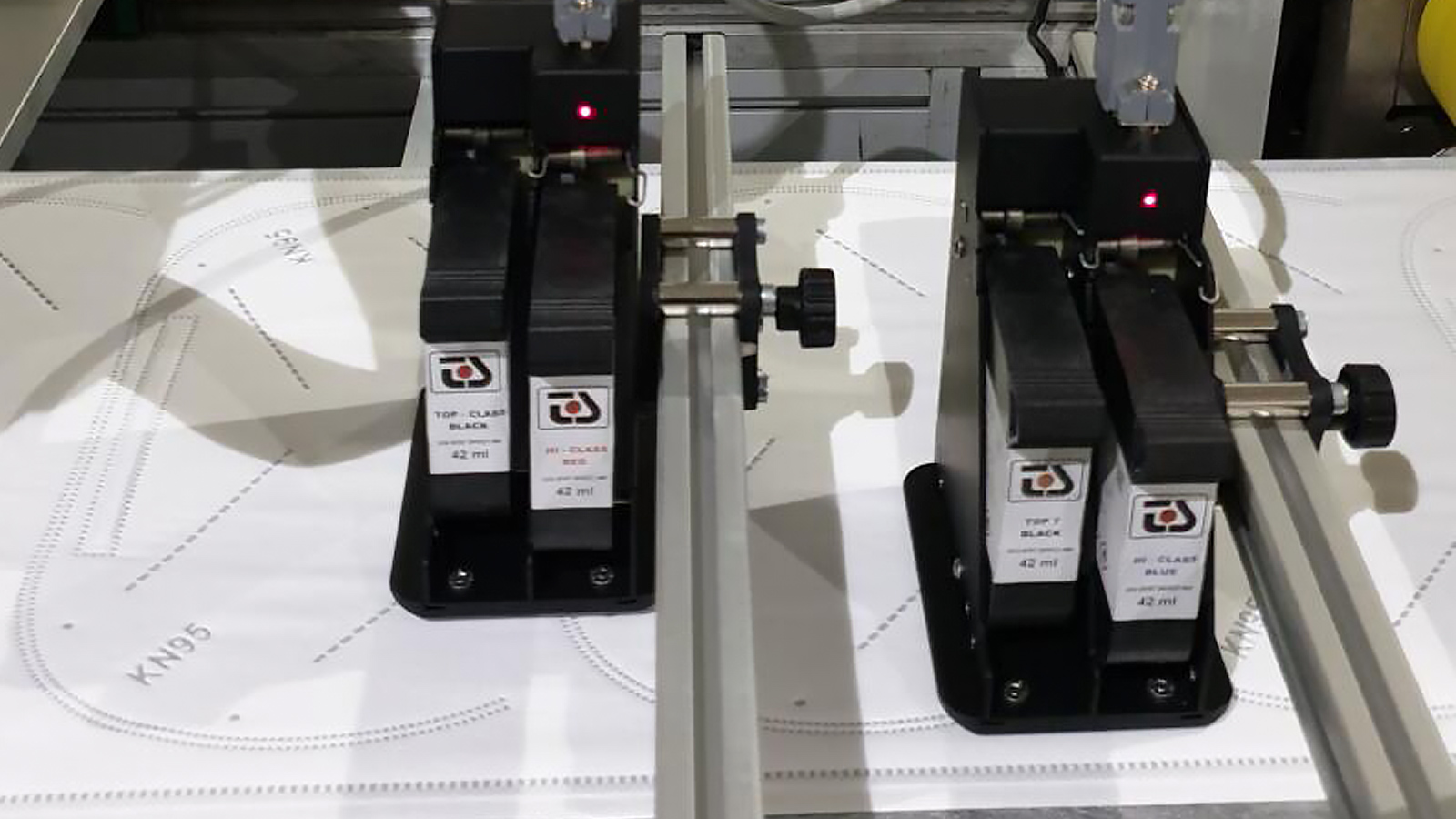

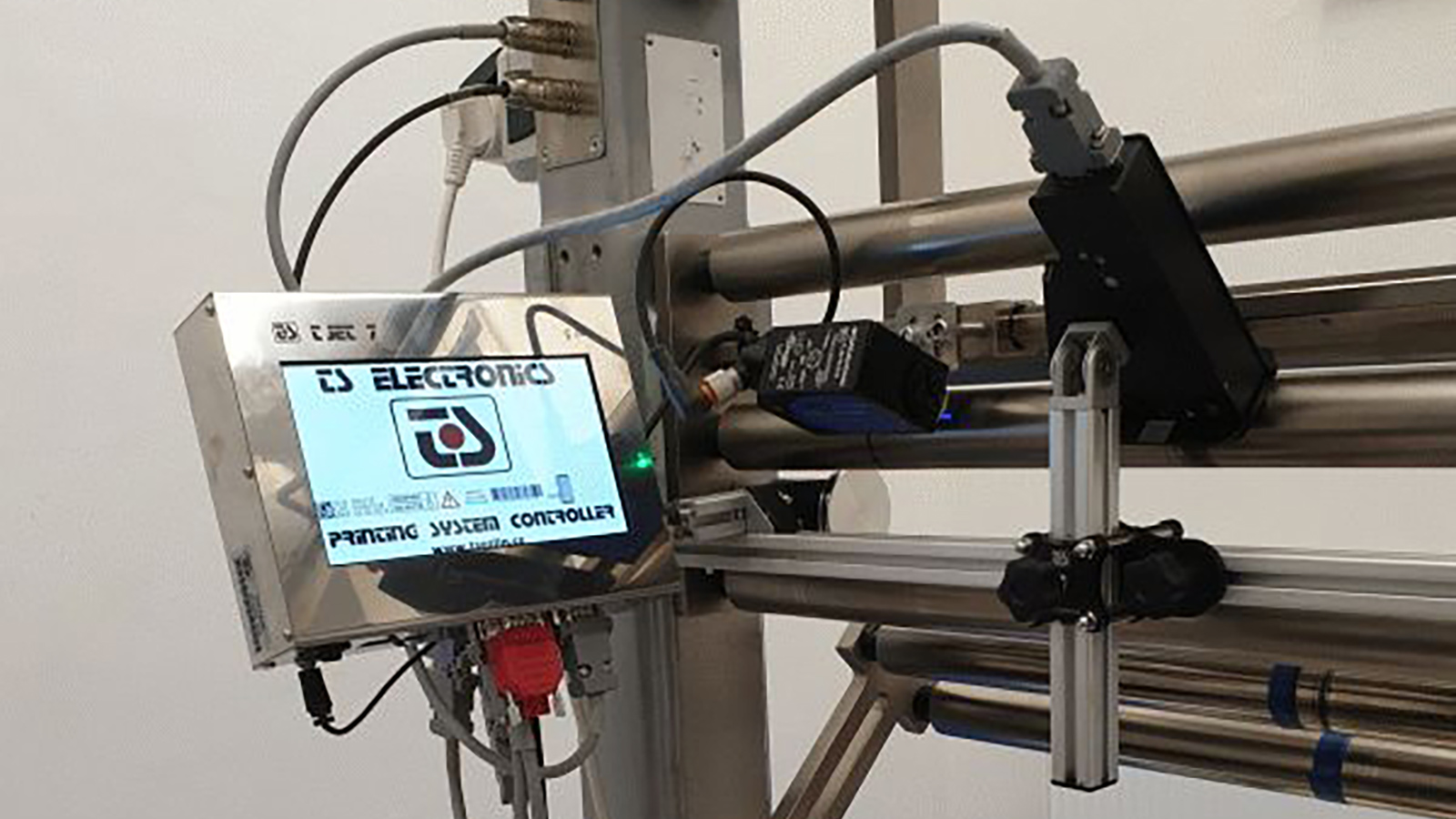

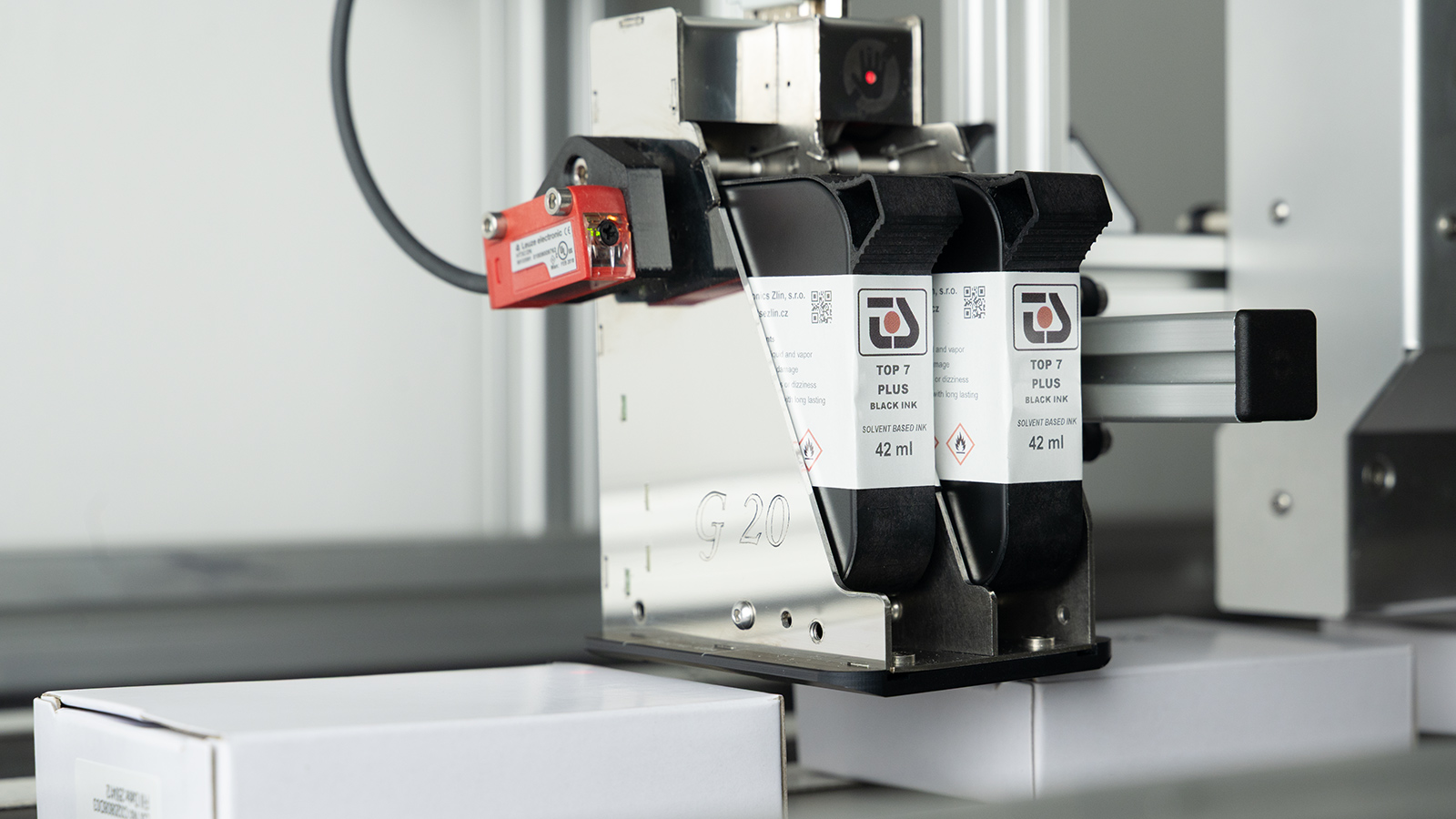

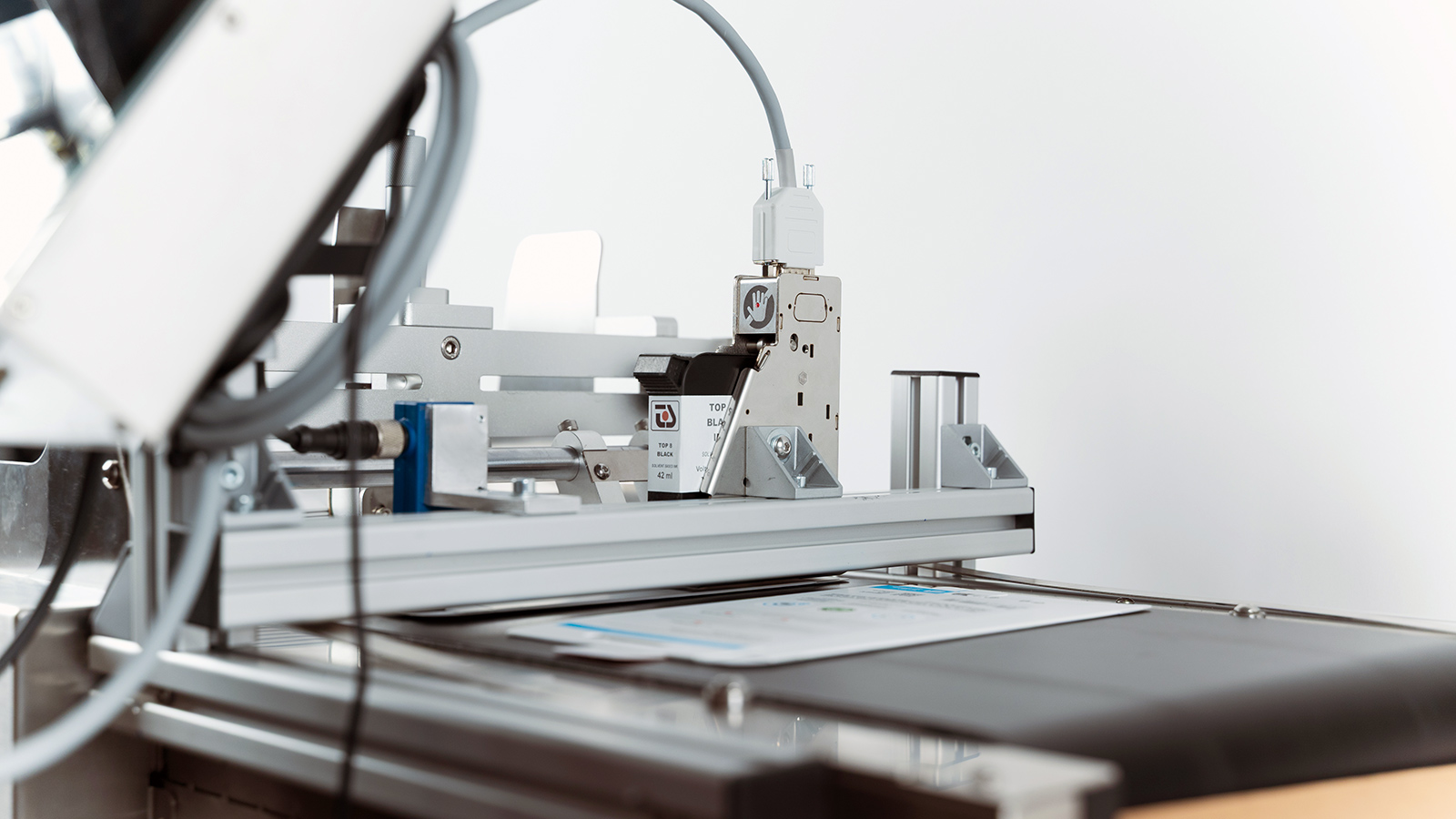

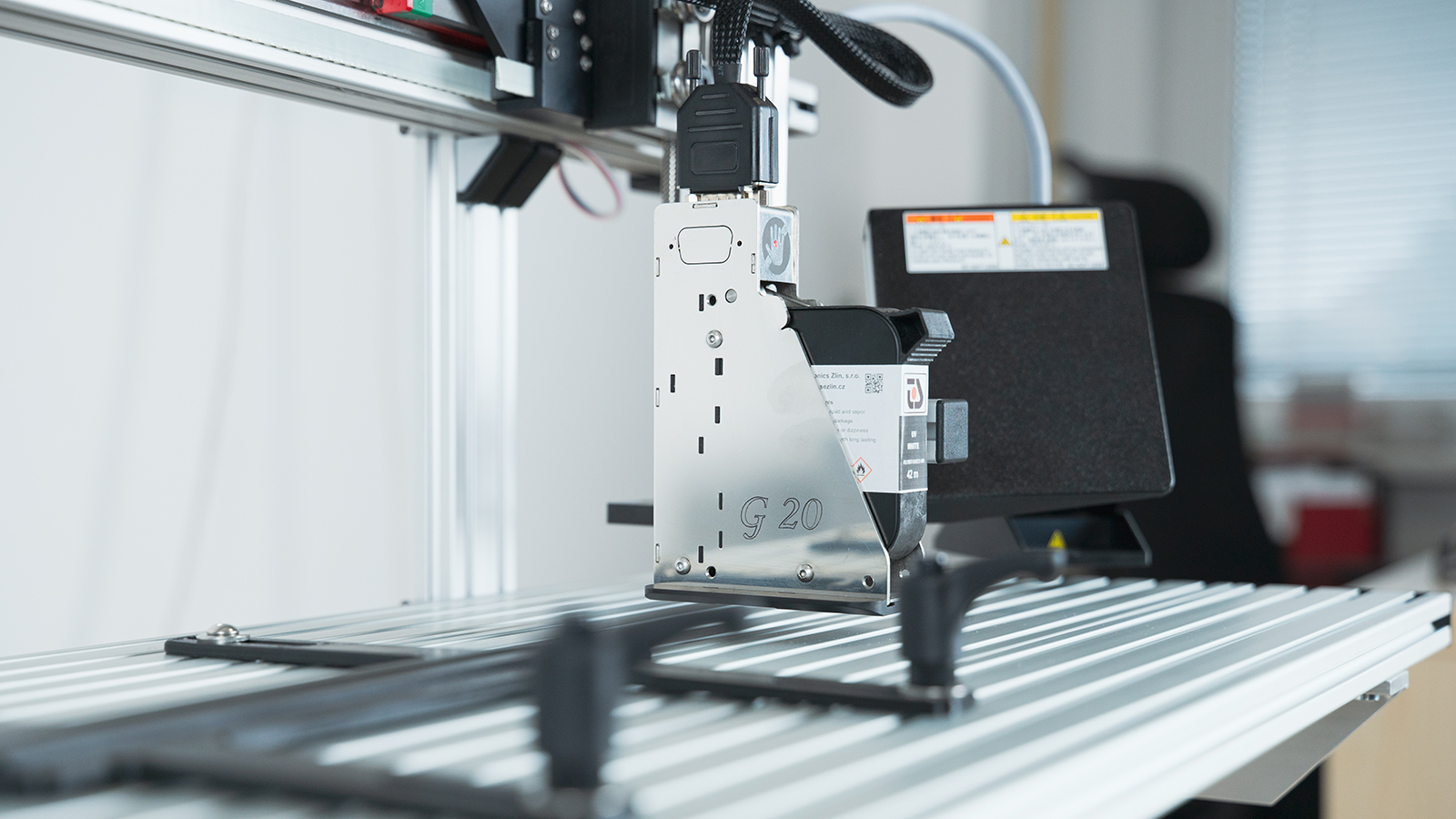

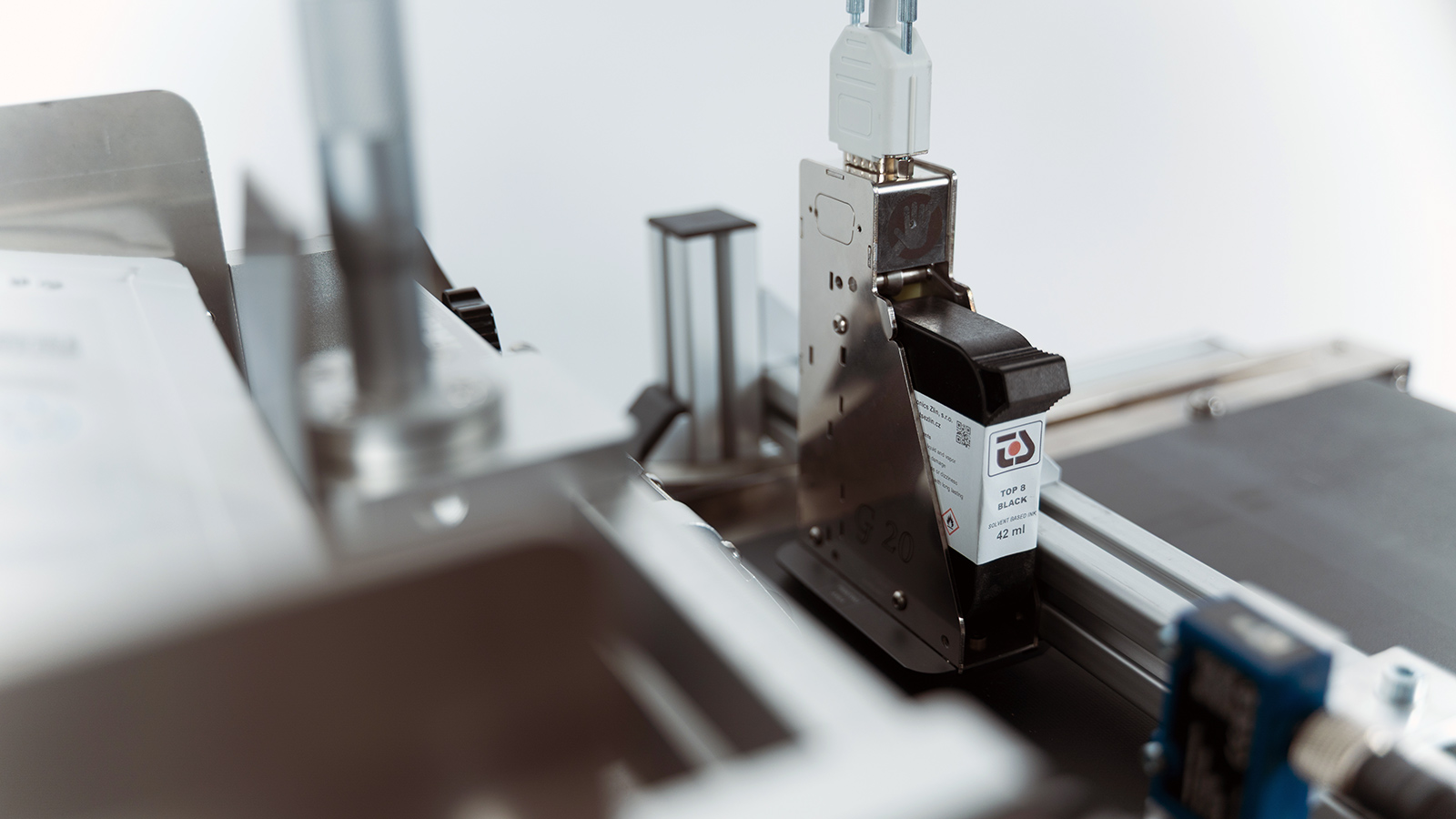

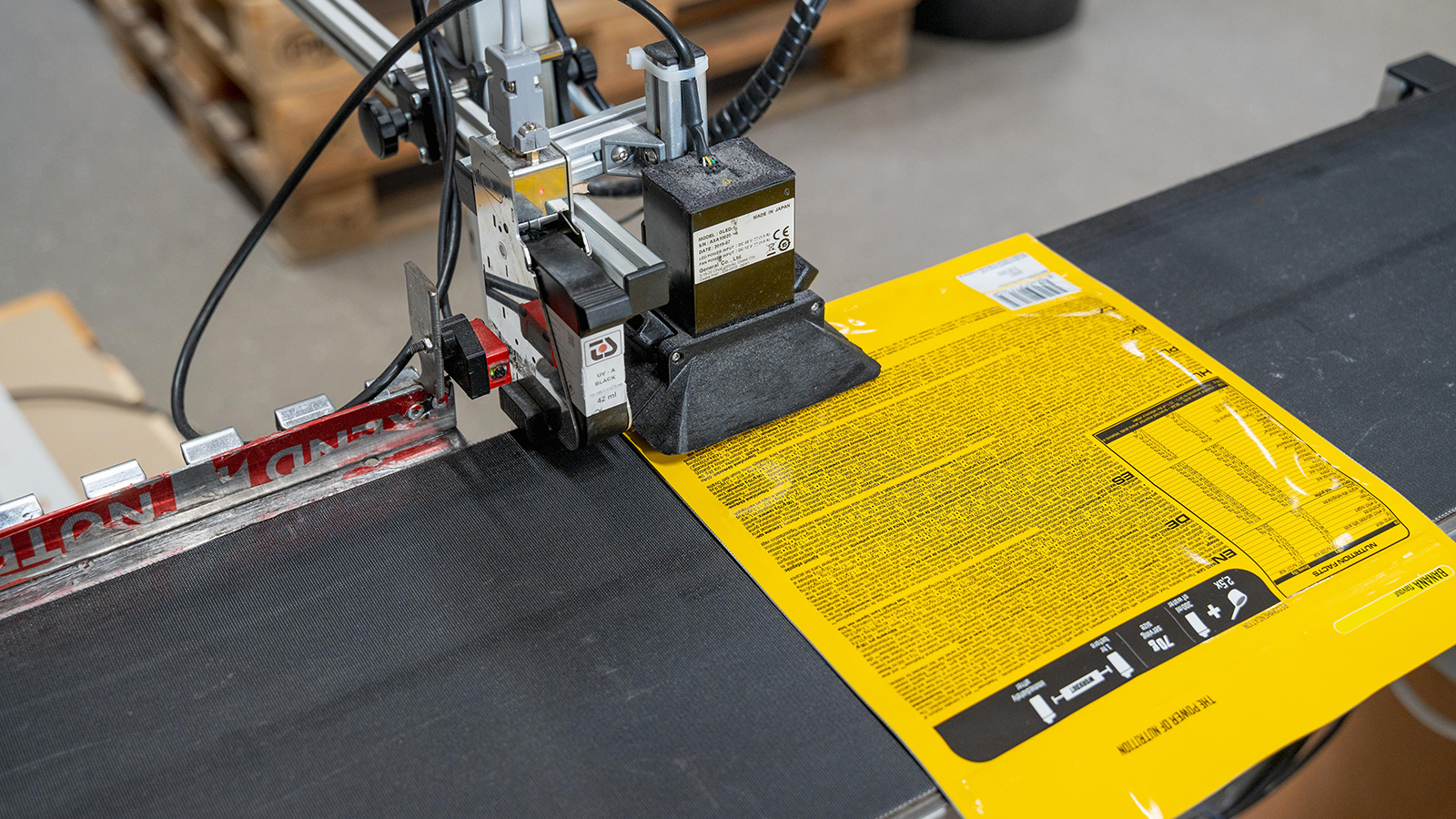

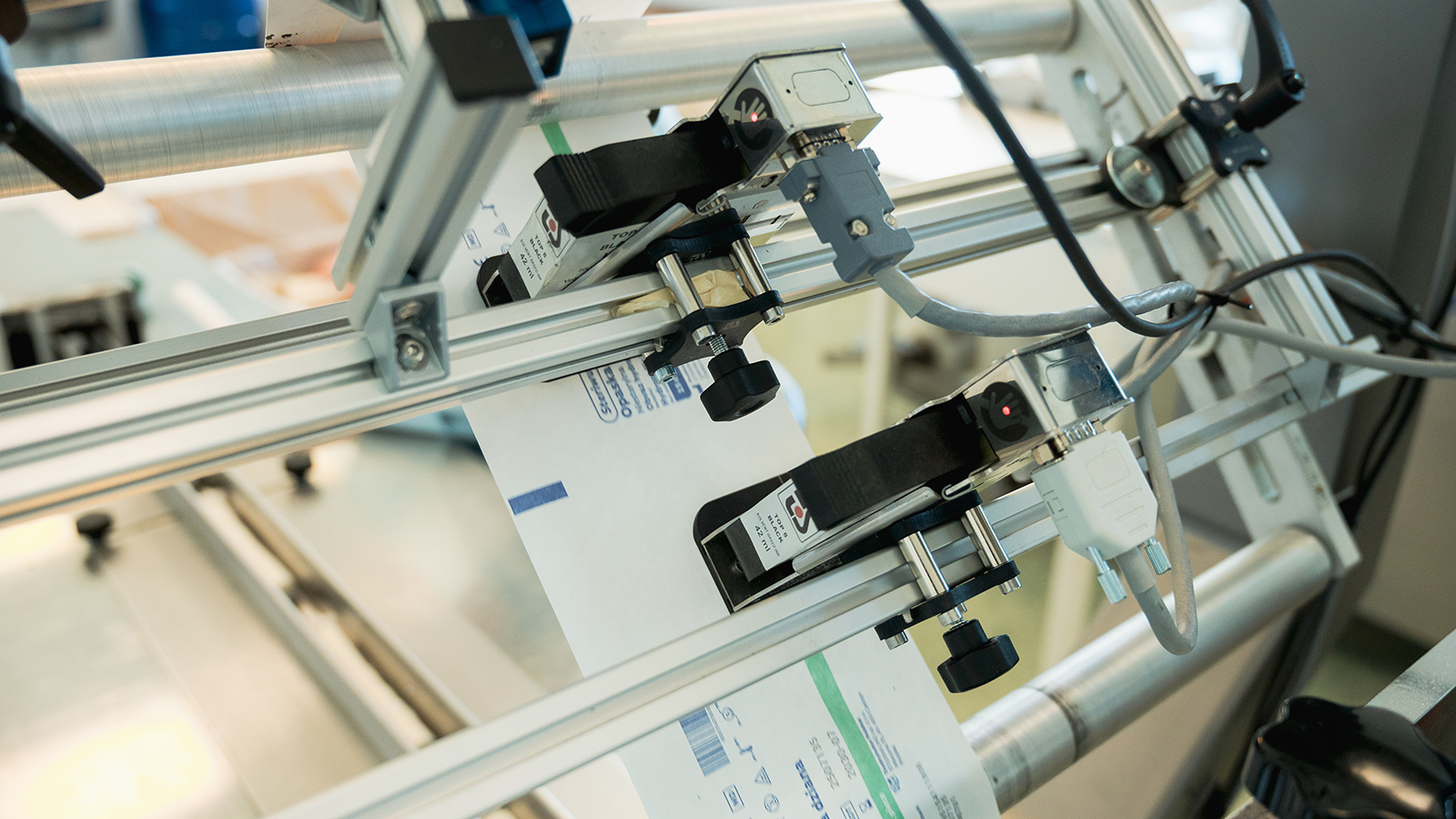

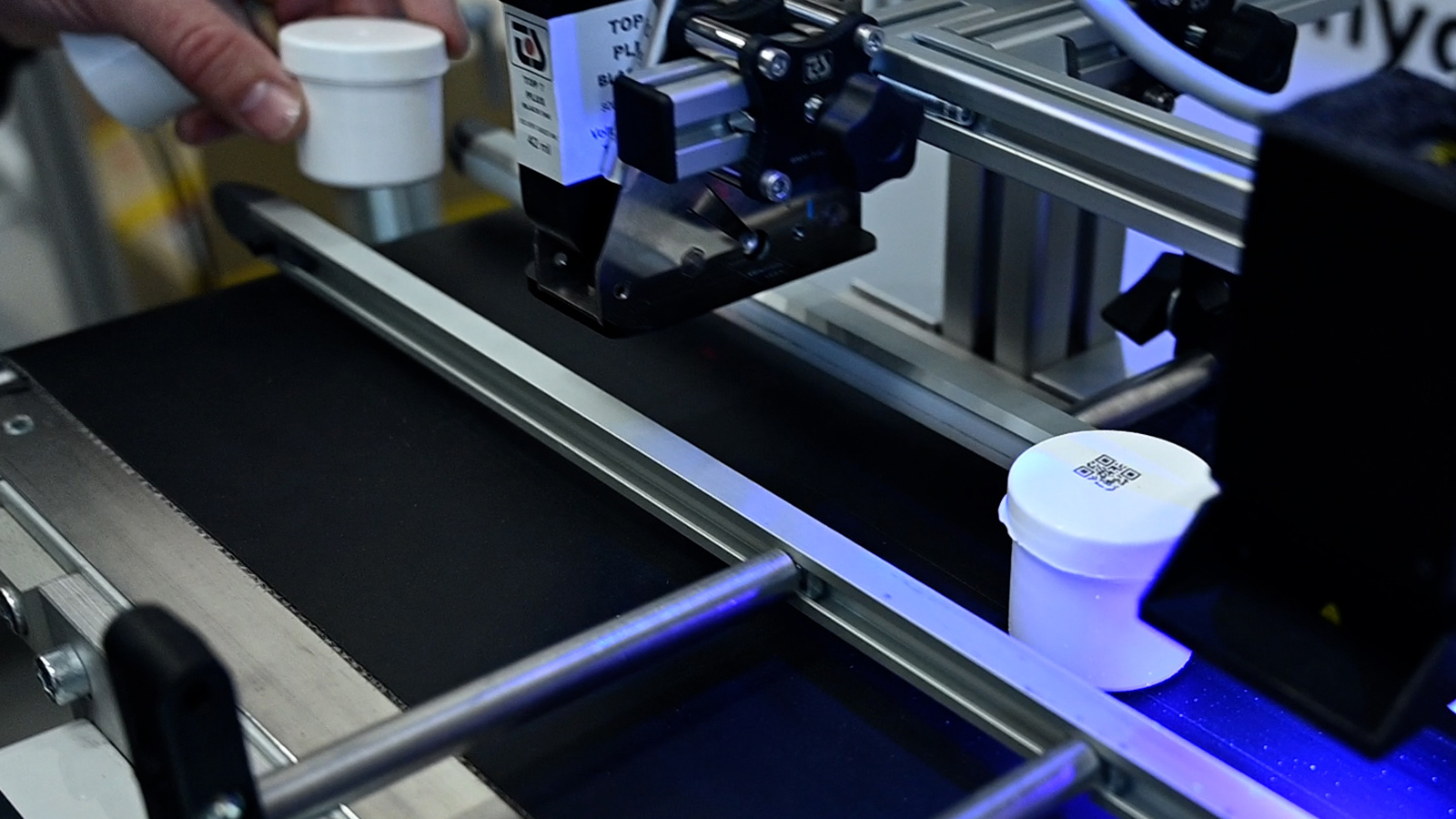

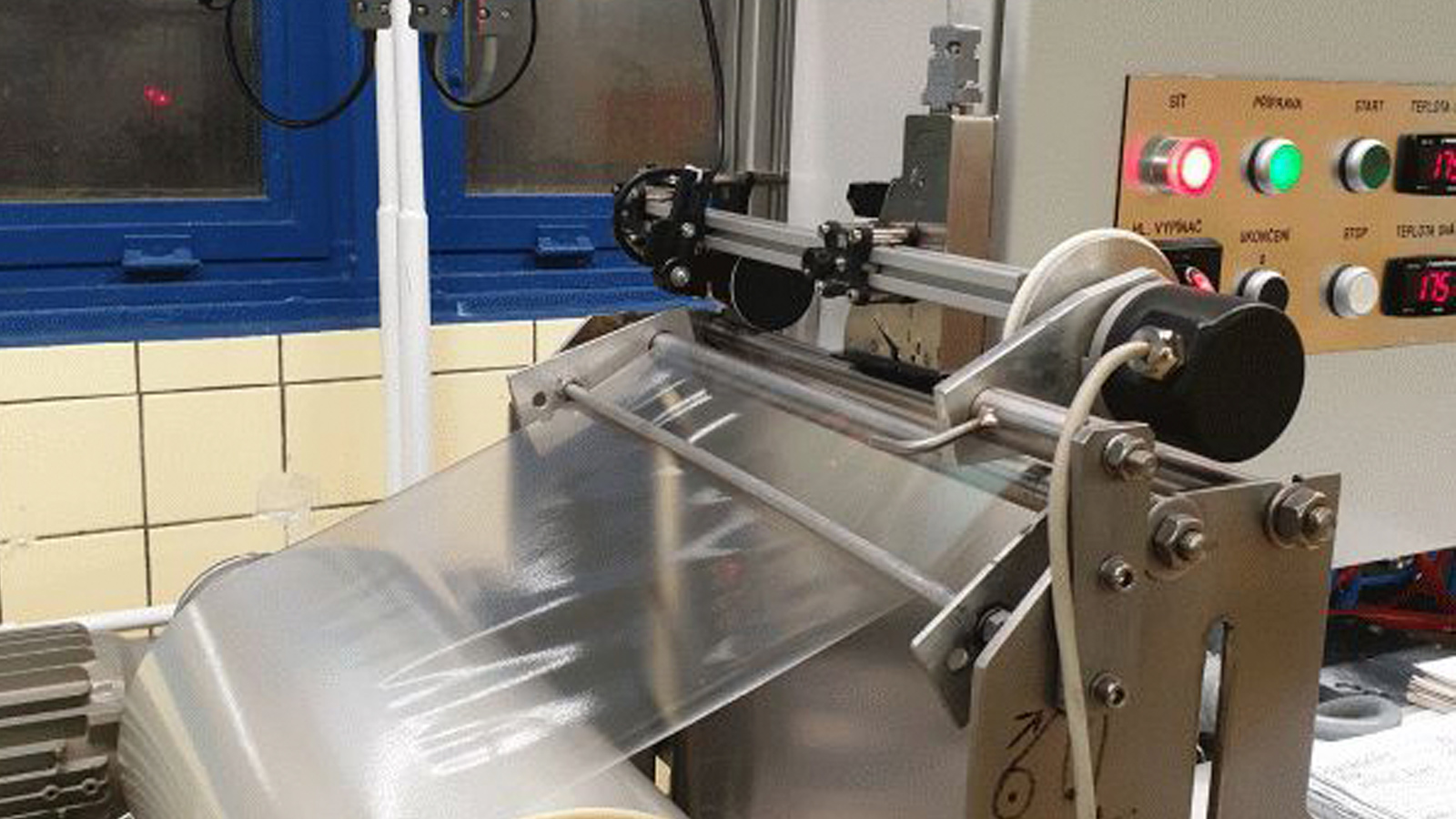

Podívejte se, jak to vypadá v praxi

Reálné instalace u našich zákazníků
Nejlepším důkazem kvality je reálný provoz. V galerii najdete fotografie z desítek instalací napříč průmyslovými odvětvími — od potravinářských balicích linek přes farmaceutické provozy až po logistická centra. Každý snímek ukazuje skutečné nasazení našich tiskáren v podmínkách, které mohou být podobné těm vašim.

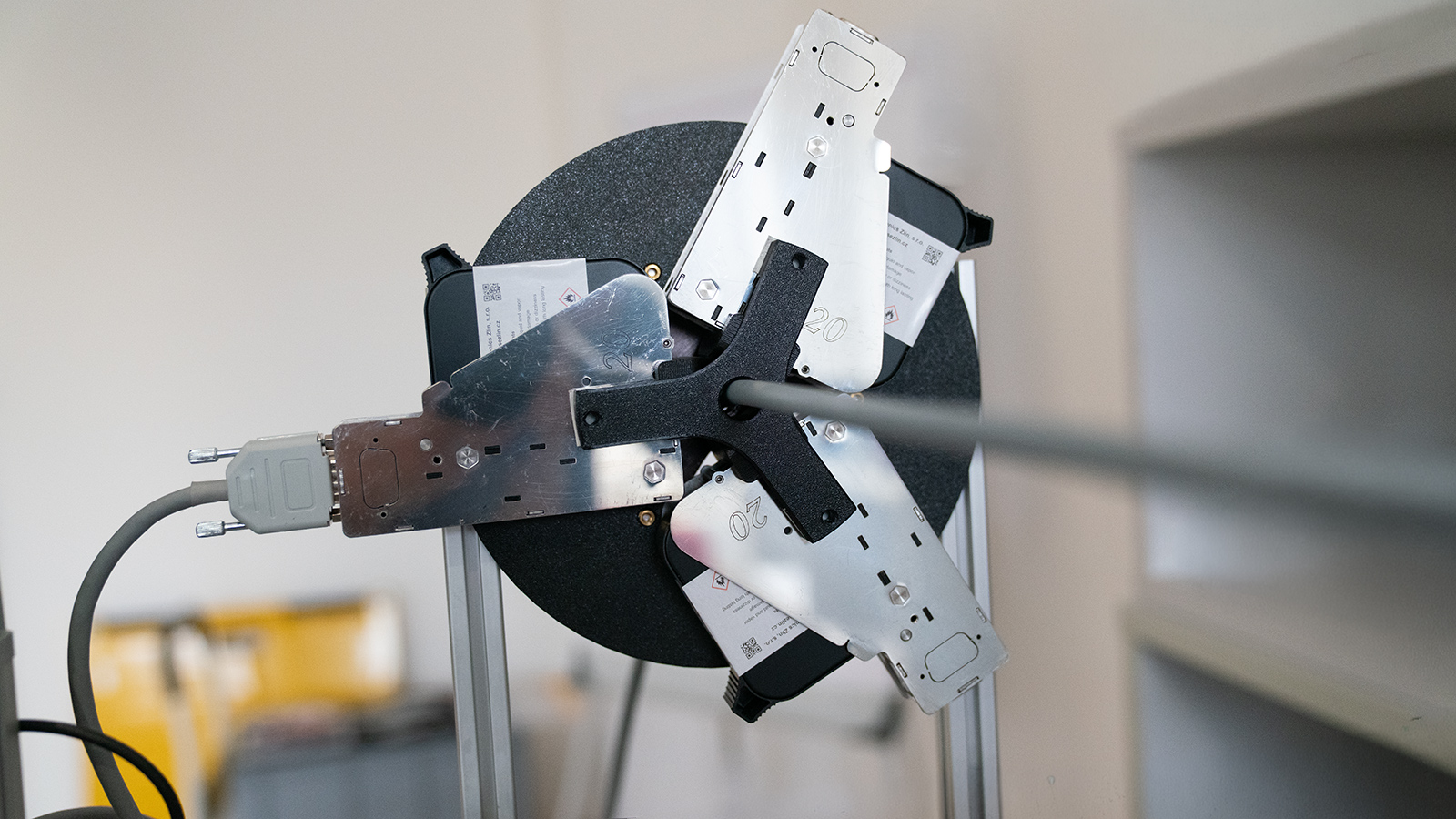

Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.

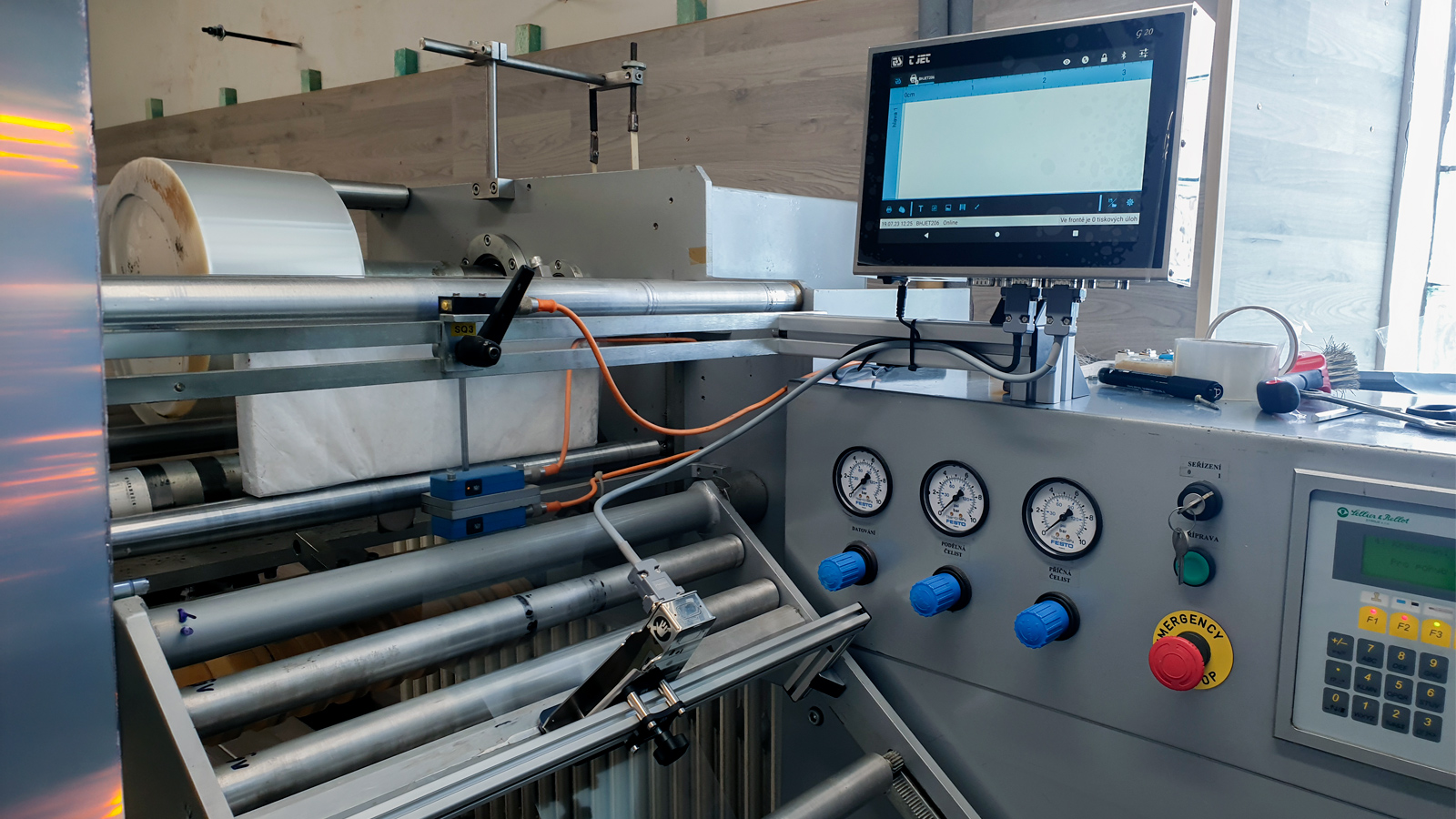

Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.

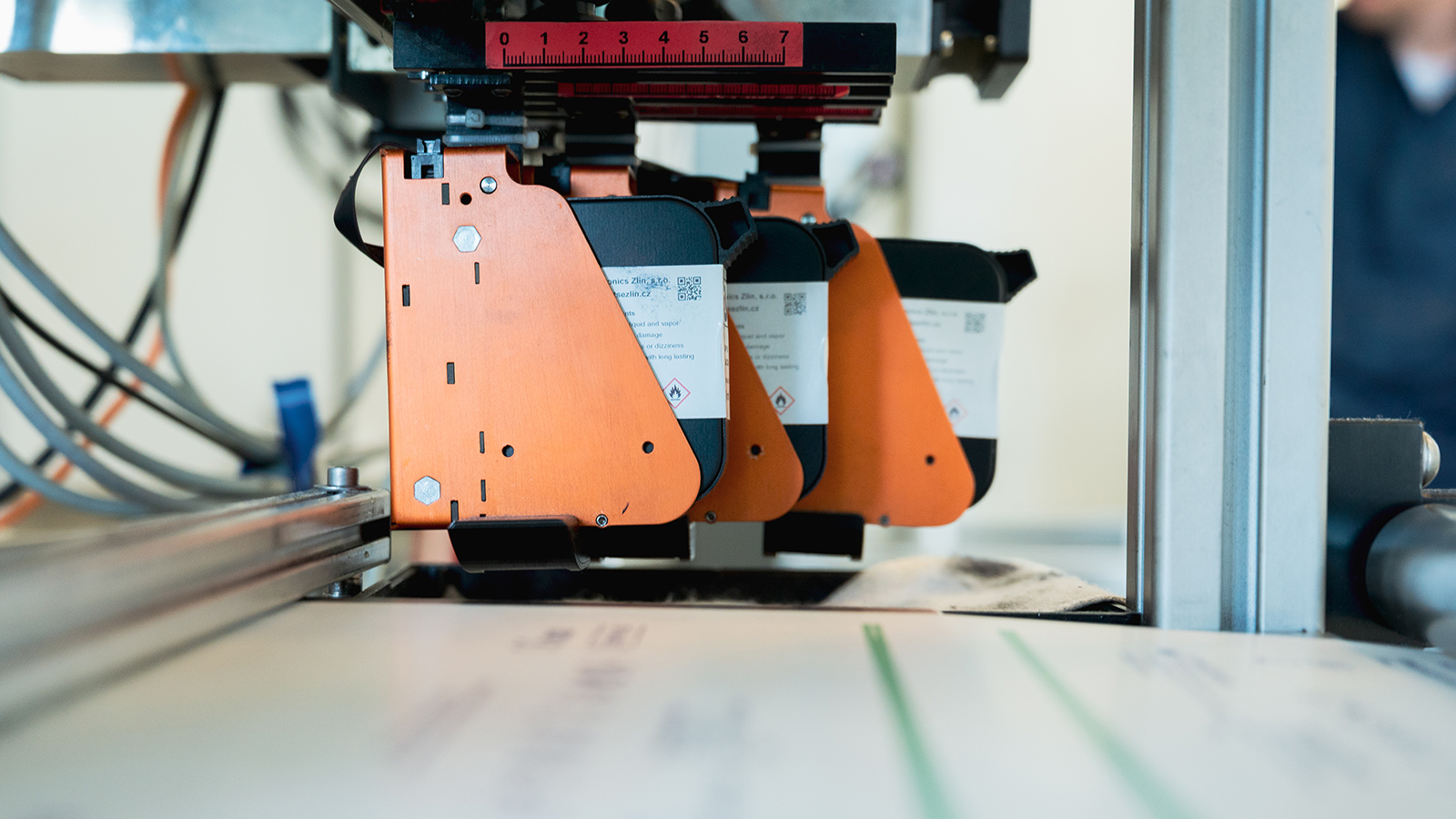

Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.

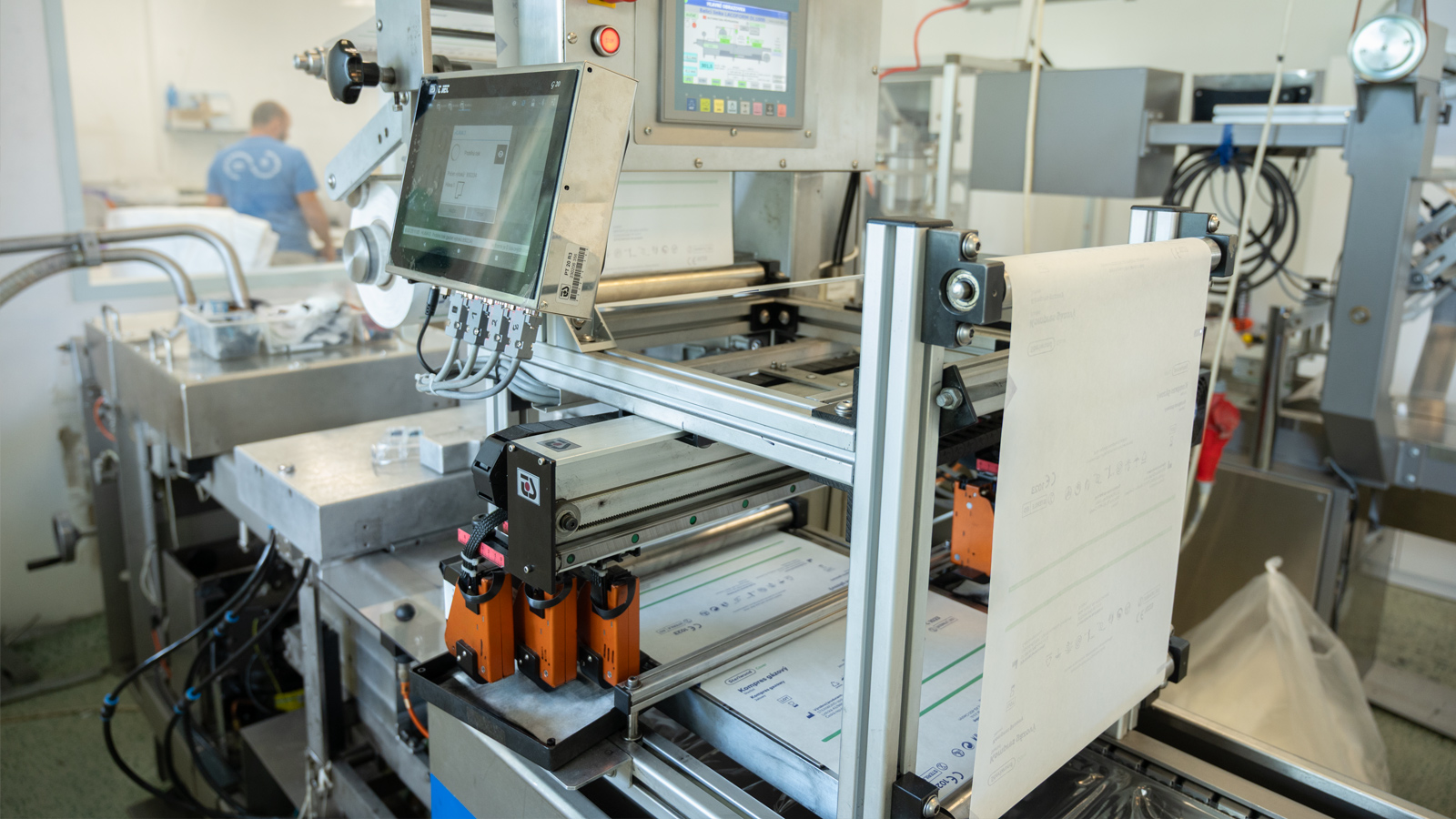

Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.

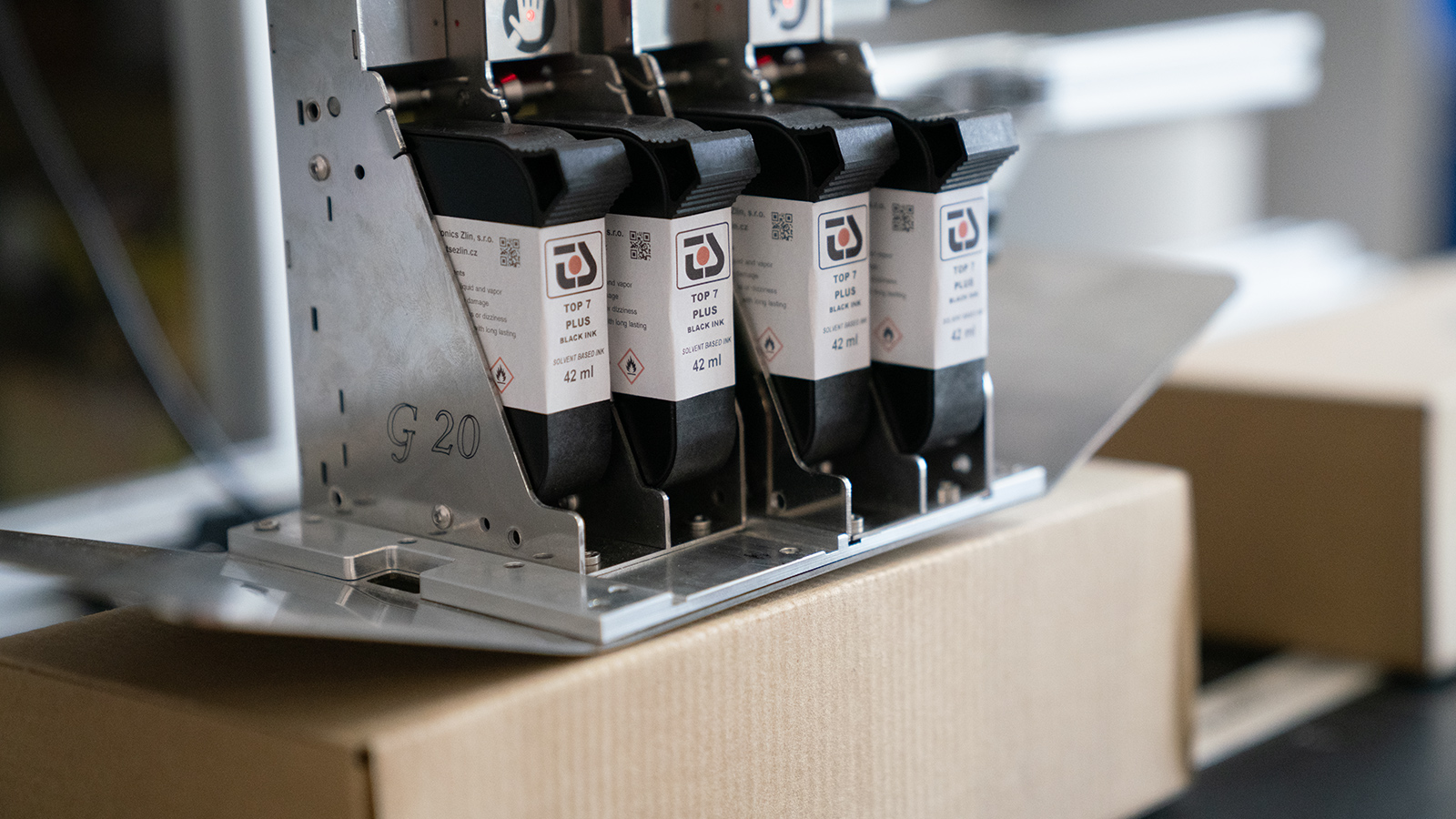

Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.

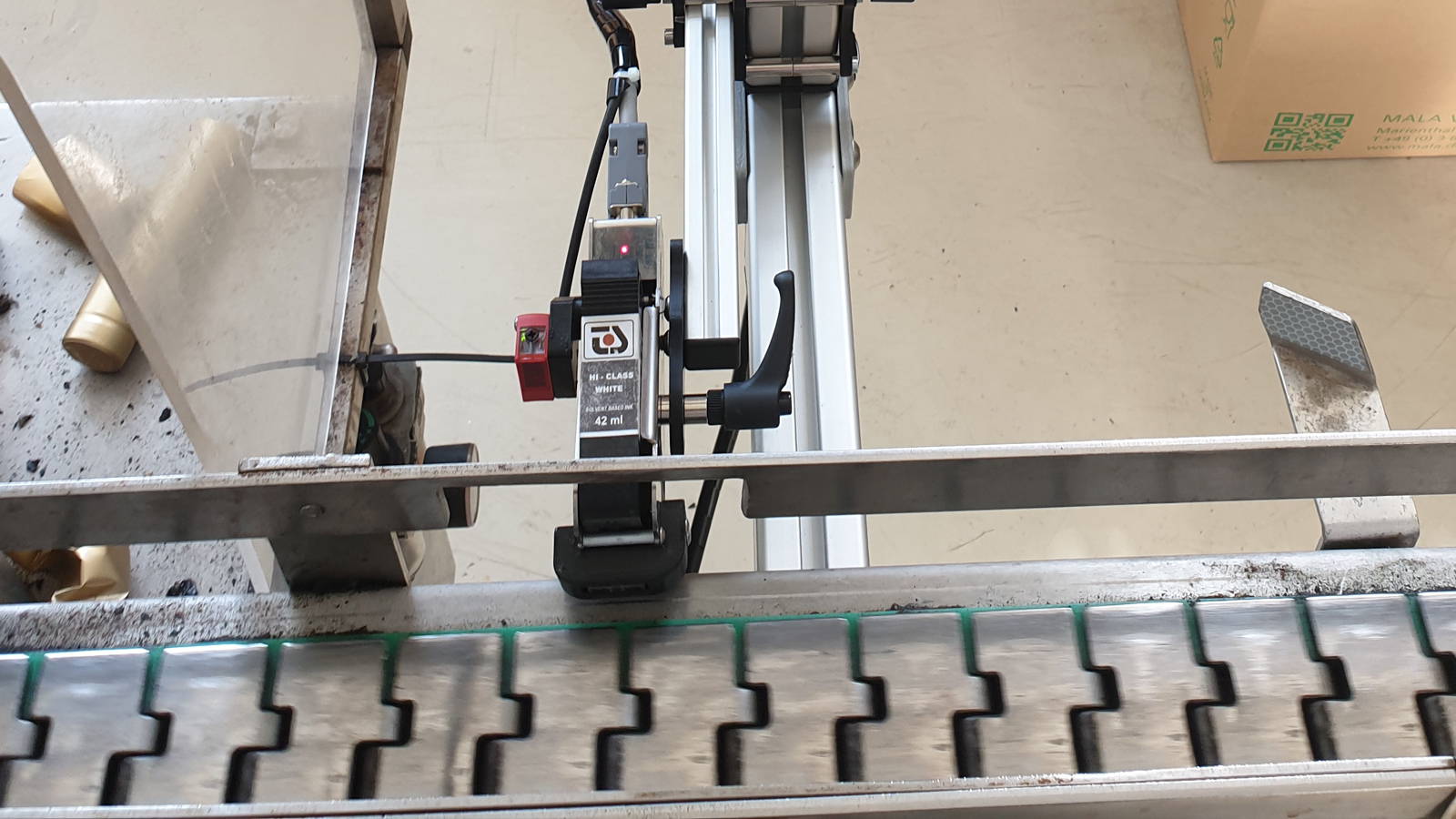

Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.

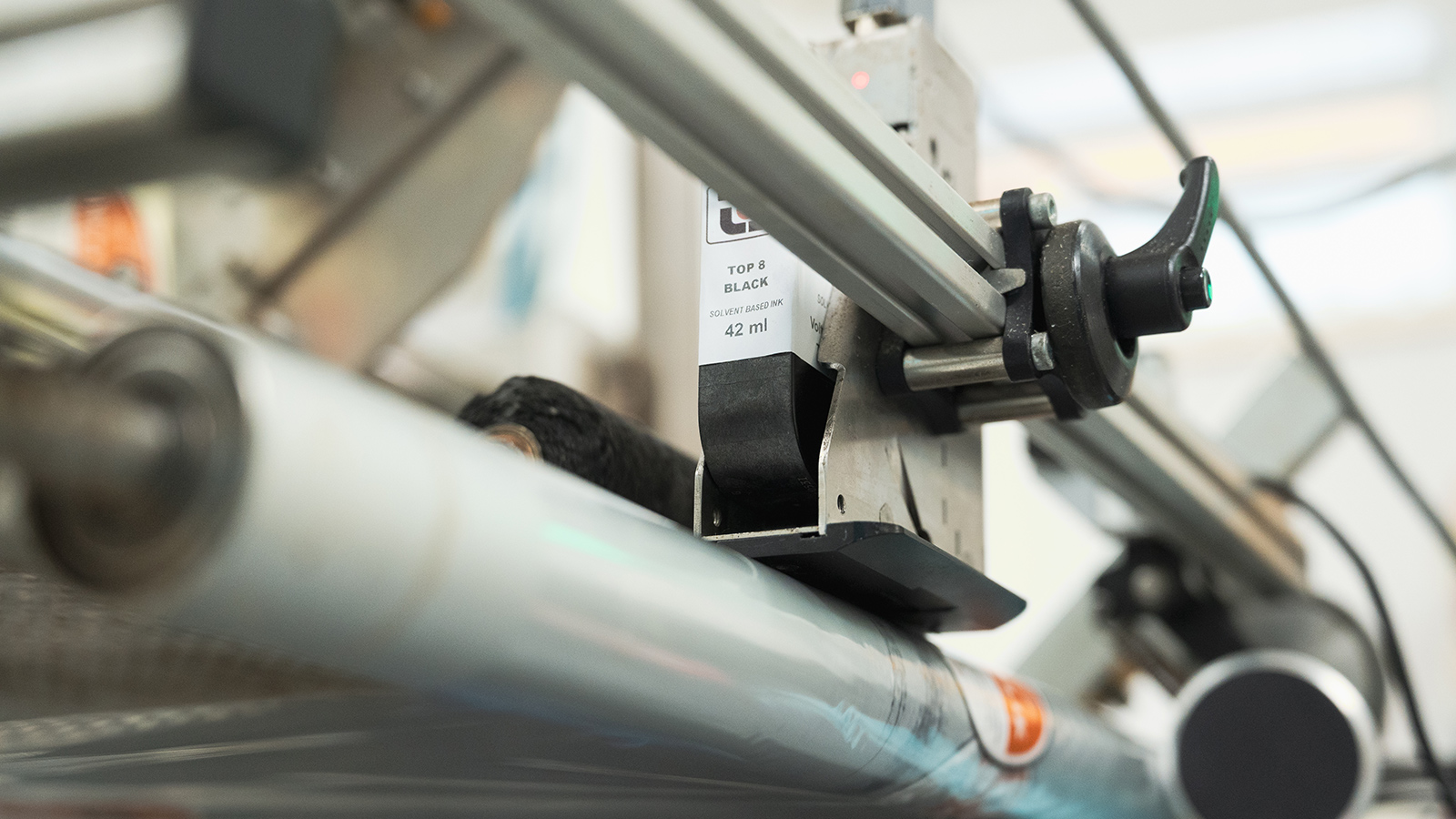

Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.
Značení a kódování produktů HP cartridgovými tiskárnami od TS Electronis Zlín, s.r.o.

Srovnání s CIJ systémy

Naše HP TIJ cartridgová tiskárna vs. běžné průmyslové CIJ tiskárny
Srovnejte výhody moderní cartridgové technologie tisku, která eliminuje servisní náklady, zvyšuje kvalitu značení až na 600 DPI a umožňuje okamžité spuštění provozu. Přechod na TS Electronics znamená čistý, spolehlivý a bezúdržbový tisk pro vaši linku.



Kritérium TS Electronics (HP TIJ) Běžné CIJ tiskárny
Údržba Nulová ✔️ Pravidelný servis, výměna filtrů
Náběh tisku Okamžitý (Plug & Print) ✔️ Proplach 5–15 min
Rozlišení Až 600 DPI ✔️ Typicky 72–150 DPI
Čistota provozu Bez zápachu a rozlití ✔️ Solventy, riziko úniku
Pořizovací náklady Nižší ✔️ Vyšší
Decap time (odolnost zasychání) 6–24 hodin ✔️ Cca 30 minut
Servisní závislost Žádná - jen výměna cartridge ✔️ Pravidelný servis - závislost na servisních technicích

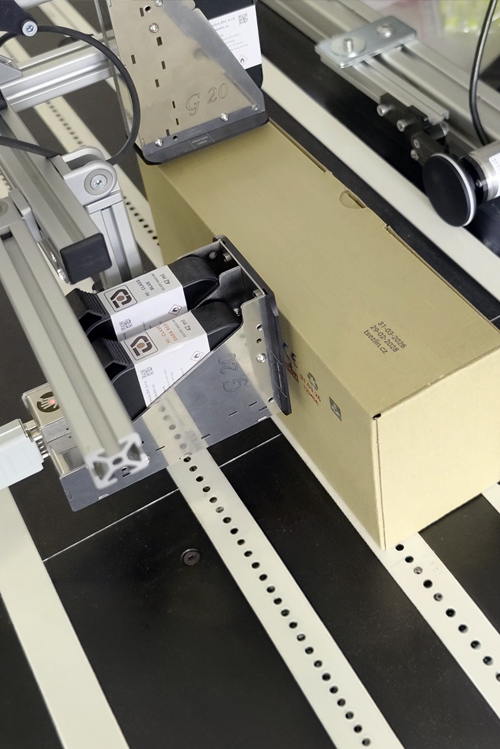

Jak probíhá spolupráce

Od konzultace po bezchybný tisk
Víme, že integrace značicí technologie do výrobního procesu vyžaduje preciznost a spolehlivost. Proto jsme proces naší spolupráce navrhli tak, aby byl maximálně transparentní a efektivní. Od prvního kontaktu až po ostrý provoz vás provedeme všemi kroky, abyste získali řešení, které přesně odpovídá vašim potřebám a zefektivní vaši výrobu.
① Analýza a konzultace

Zmapujeme vaše požadavky — typ produktu, povrch, rychlost linky, požadovaný obsah tisku a případné legislativní požadavky.

② Návrh řešení a testy

Navrhneme optimální konfiguraci a provedeme testovací tisk na vašich vzorcích materiálu. Ověříme čitelnost, přilnavost i kontrast.

③ Instalace a integrace

Náš tým provede odbornou instalaci přímo na vaší lince. Zajistíme případné propojení s PLC, ERP či WMS systémy a nastavíme tiskové šablony.

④ Zaškolení a podpora

Důkladně proškolíme vaši obsluhu. Poskytneme české manuály a trvalou technickou podporu přímo od výrobce ze Zlína.

Váš úspěch začíná správnou radou. Pojďme to probrat.

Máte projekt? Potřebujete poradit s výběrem?
Nechte si navrhnout řešení na míru vaší lince. Naši specialisté s vámi proberou možnosti integrace, provedou testovací tisk na vašich vzorcích a připraví nezávaznou kalkulaci.
Chci konzultaci zdarma
Chci cenovou nabídku
